「ワイヤレスマイクの基礎知識」
|
講 師：ゼネラル通商株式会社 石川 正太郎 |
日 時：平成20年11月26日（水）
場 所：東京都新宿区新宿 東京厚生年金会館 葵Ⅰ |
 先着50名の募集に対して78名のご参加をいただき、会場いっぱいの受講者で盛況でした。
ワイヤレスマイクの基礎知識
①電波法、
②電波の性質、
③イヤー・モニター、
④デジタルラジオマイクについて、
講師の石川様（ゼネラル通商㈱）に解説していただきました。
|
|
| (1) 電波法について |
20年程前に微弱電波の許容値が改正され、改正前は、100ｍの距離においてその電界強度が15μV/m以下であれば微弱電波として認められていましたが、改正後は、3ｍ法という測定法にかわり、電界強度が322MHzまで及び150GHz以上は500μV/m以下、322MHzから10GHzまでは35μV/m、10GHzから150GHzまでは3.5 fμV/m（fの単位は、GHz）以下に電波の許容値に改正されました。一番使い易いとされているUHF帯の周波数での微弱電波の使用が厳しくなりました。
この状況に対応する為に、現在のA型ラジオマイク、B型ラジオマイクが出来ました。（その他にC型・D型ラジオマイクもある。）A型ラジオマイクについては、FPUと共用するのであれば使用しても良い事になり、特定ラジオマイク利用者連盟（特ラ連）が発足してFPUとの運用調整を始め、A型ラジオマイクがスタート出来ました。 |
| A型ラジオマイクとB型ラジオマイクの大きな違いについては、使用する周波数帯が違う事と、A型ラジオマイクは、免許が必要な事や前記の理由から運用調整が必要であり、B型ラジオマイクは免許が不要で、運用調整が必要ない為、購入直後から、自由に使用できる点です。
（表１参照） |

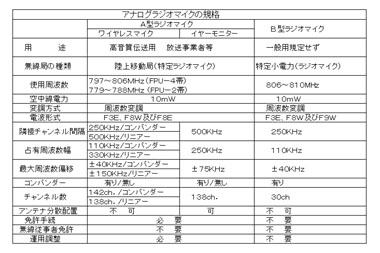

表１ |
 |
|
参考までに、ラジオマイクの規格は、社団法人電波産業会（ARIB）で決めています。A型ラジオマイクは、“RCR－STD－22”、B型ラジオマイクは、“RCR－STD－15”としてARIBから標準規格として発行されています。
社団法人テレコムエンジニアリングセンター（TELEC）で、無線機器が法律に合致しているかの検査を行い、合格すると技術基準適合証明が発行されます。この検査に合格した製品が商品として販売出来る様になります。 |
| (2)電波の性質 |
| 電波とは、目に見えないものであり、イメージの世界になってしまいます。むかし皆さんも学校の物理で右ネジの法則というものを習ったと思います。直線状の導線に電流が流れると電流を中心とする同心円状の磁界が出来て、その磁界の向きは、電流の方向にネジを進めた時、右ネジの回す向きになります。その電界と磁界が振動しながら進んでいくという波のイメージが電磁波です。この説明を図式で表したものが図１です。 |
 |
 |
図１ 日本実業出版社 刊
「図解電波のしくみ」より |

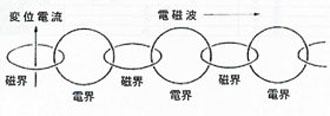

図1-2 電磁波のなりたち |
|
電磁波は、山と谷を交互に描く波なので、山と山の間隔の長さを波長と言い、一秒間に進む波の数を周波数と言います。また、周波数帯は、それぞれの帯域によって呼称と使用用途がわかれています。（表２参照） |

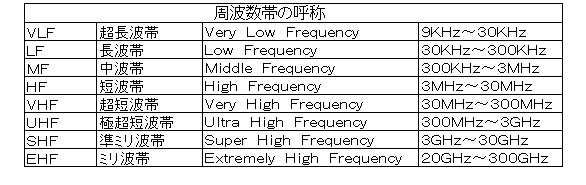

表２
 |
例えば、LF帯（長波帯）30kHz～300 kHzは電波時計などに使われており、VHF帯（超短波帯）30MHz～300MHzはVHFテレビ放送やFMラジオ放送などに使用されています。普段、皆さんが主に使われているワイヤレスマイクの周波数帯は、UHF帯（極超短波帯）300MHz～3GHzの帯域です。ワイヤレスマイクの周波数割り当てとしては、D型：70MHz帯、C型：300MHz帯、A型・B型：800MHz帯と呼ばれています。
ワイヤレスマイクの運用上で最も重要なのが、チャンネルプランです。電波の干渉により発生する電波と、使用する電波が干渉しない様に計算してチャンネルプランを作ります。
現在、特ラ連のホームページにてワイヤレスマイクを多チャンネル運用する時の干渉計算プログラムをダウンロード出来る様になっております。是非ご活用頂ければと思います。
|
